پل دیود MB10F
دسته ها :
قطعات الکترونیکی ,
کد محصول :
وضعیت :
موجود
تعداد بازدید :1536
قیمت محصول :تماس بگیرید

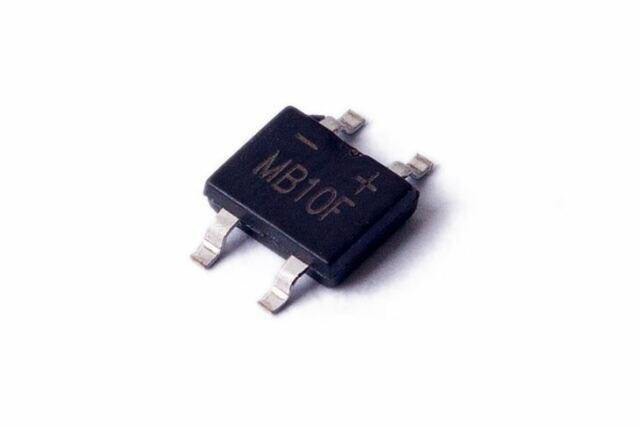

پل دیود MB10F 46mil 0.8-1A
یکسوساز یا پل دیودی ، مداری است که با تغییردادن پلاریتهٔ تغذیهٔ ورودی آن، پلاریتهٔ خروجی آن تغییر نمی‌کند و معمولاً برای یکسوسازی جریان متناوب و به دست آوردن جریان مستقیم تمام موج استفاده می‌شود و در ورودی آی سی های کنترل جریان ماننده(CYT1000،CYT3000) قرار میگیرد.
پل‌های دیودی چهار سر دارد، دو سر آن متعلق به ورودی ac خود می‌باشد و دو سر دیگر مربوط به خروجی پل می‌باشد. پل دیودی از ورودی خود یک سینوسی کامل را میگیرد و نیم سیکل مثبت آن را عبور می‌دهد ولی نیم سیکل منفی آن را به یک نیم سیکل مثبت تبدیل می‌کند. به عبارتی خروجی پل دیودی از بی‌نهایت نیم سیکل مثبت تشکیل شده است.
| کاربرد | یکسو ساز |
| جریان | 0.8-1.0 آمپر |
| ولتاژ ورودی | 220-230 |
| ماکزیمم جریان اشباع | 30 آمپر |
| ماکزیمم ولتاژ معکوس | 1000 ولت |
| بسته بندی | رول |
